V.W. Piezometer는 흙막이벽 굴착을 위한 배수 및 수위계측 , 사면의 안정성 검토, 성토 및 연약지반의 간극수압 측정, 댐 및 제방의 지하수 흐름과 누수계측 등에 사용된다.

다이아프람(diaphram), 진동현(vibrating wire), 플러킹코일(plucking coil) 및 온도센서 및 필터 등으로 구성되어 다이아프람(diaphram)에 압력이 가해지면 진동현의 장력이 변하게 되고 플러킹코일(plucking coil)이 이로 인해 발생되는 주파수 변화를 감지한다.

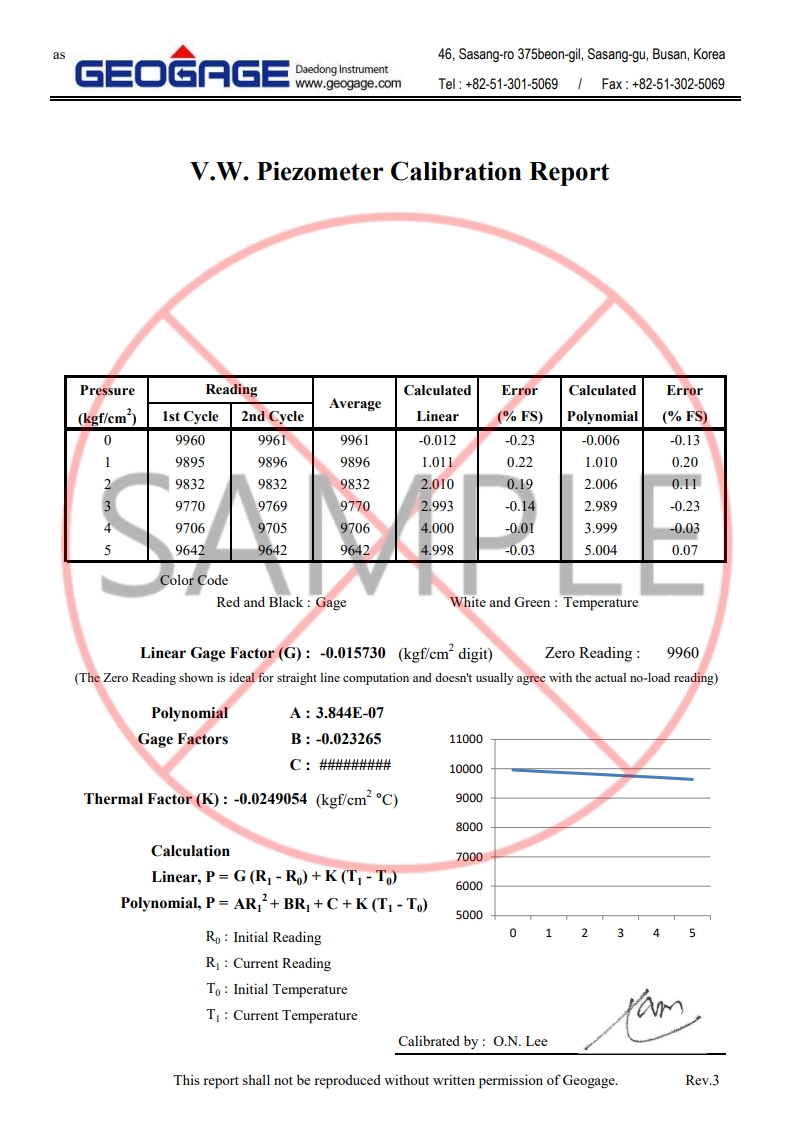

1차 코일이 진동현에 주파수 신호를 발생시키면 2차 코일이 주파수를 측정기로 보내게 되며 이 주파수는 변환계수를 통하여 압력으로 환산된다.

흙막이 굴착을 위한 배수 및 수위계측 사면의 안정성 검토, 성토 및 연약지반의 간극수압 측정

댐 및 제방의 지하수 흐름과 누수계측 등에 사용

성토단면 중앙부 침하 측정자료와 연계하여 보다 정밀한 침하예측 가능

계측에 의한 압밀도 예측은 침하량에 의한 압밀도 예측보다 논리적으로 우세

현장시공에 따른 과잉 간극수압의 변화를 측정하여 안전성 판단

개착과 굴착을 위한 배수 현황과 안전율 결정을 위한 간극압 계측

사면과 지반의 안정성 연구

댐, 인공호수 및 제방의 지하수 흐름과 누수 계측

연약지반의 성토로 인한 지반 내 간극수압의 변화량을 측정하여 압밀도의 경향을 판단하기 위해 성토체 중앙 점토층에 설치

항만매립작업에서 사석 필터부 및 배면 매립부의 간극수압 측정을 위해 설치

중심 코아형 석괴댐 작업시 하부기초 지반에서의 침투류 발생유무 확인 및 차수 그라우팅 효과를 확인하기 위해 기초지반(U/S,D/S) 댐 암반기초부에 설치한다.
코아존 시공 중 발생되는 과잉간극수압 측정을 하거나 담수 후 침윤선을 파악하여 침투유출량의 적정성 파악, 침투속도의 계산을 위해 댐제체-코아층 내 에 설치한다.
상하류 필터층 내에 설치하여 필터의 기능을 확인 한다

사면의 소단에 설치 해 사면의 간극수압을 측정

도심지 굴착에 따른 지반내 간극수압을 측정하기 위해 토벽류 배면 지반에 설치한다

Model	EB5000
Nonlinearity	0.5% full scale
Range	300,500,700 kPa (기타 주문방식)
Dimensions	Φ19 x 160mm
Weight	0.16kg
Filter	50 micron, stainless steel
Temperature sensor	Thermistor (standard)
Temperature range	-20℃ ~ +80℃
Resolution	0.025% full scale
Material	stainless steel
Accuracy	±0.1% ~ ±0.3% full scale (고용량의 경우, ±0.5% ~ ±1% full scale)
