DAEDONG PRODUCT

제품소개


토압계

사양

ModelTC5000
Type Vibrating Wire
Range 300, 500, 700, 1000 kPa
Dimensions Φ200 X 6mm(TC-5000)
Φ200 X 26mm(TC-5001)
Resolution 0.025% full scale(minimum)
Accuracy ± 0.1 ~ ± 0.5% full scale
Temperature Range -20℃ ~ +80℃
Over-range capacoty 150% full scale
Material stainless steel

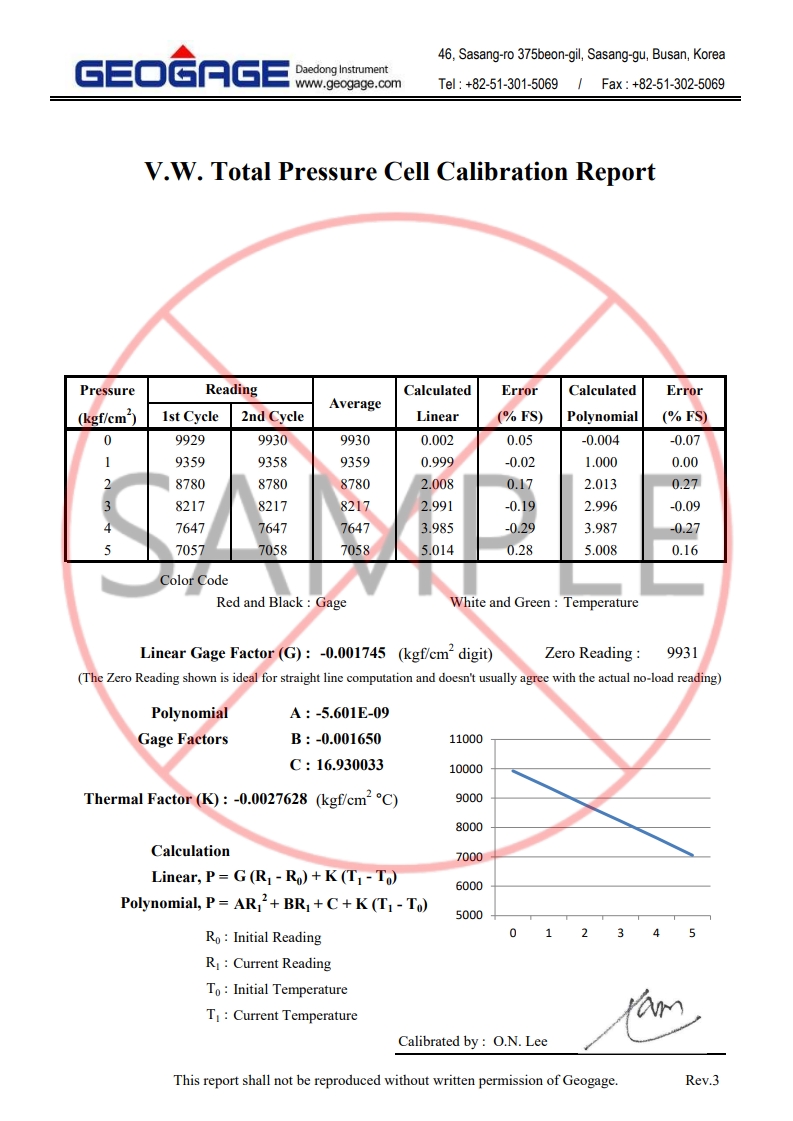

기타 제품사진

구성 및 작동원리

진동현식 토압계는 옹벽과 토질사이 등에 설치하여 성토압이나 주변지반의 하중으로 인한 응력 측정을 하기 위하여 사용된다.

원형셀에 성토압이나 주변지반의 하중으로 힘이 가해지면 원형셀 내부에 채워진 액체에 압력이 가해지고 센서에 압력이 전달된다.

이때 진동현의 장력이 변하게 되고 플러킹코일이 이로 인해 발생되는 주파수 변화를 감지한다.

1차 코일이 진동현에 주파수 신호를 발생시키면 2차 코일이 주파수를 측정기로 보내게 되며 이 주파수는 변환계수를 통하여 압력으로 환산된다.

용도

slurry walls, concrete piles, caissons, osterberg pile tests, 기타 콘크리트 구조물의 변형 측정

옹벽과 토질사이 등에 설치하여 성토압이나 주변지반의 하중으로 인한 압력 측정

중심코아형 석괴댐의 코어층 내에 설치하여 응력 전이도를 파악하고 코아층 보다 강성이 높은 필터 층에 설치하여 필터층에 추가되는 연직하중을 측정

도심지 굴착 시 토류벽 또는 지하구조물에 설치하여 가해지는 토압 변화 측정
